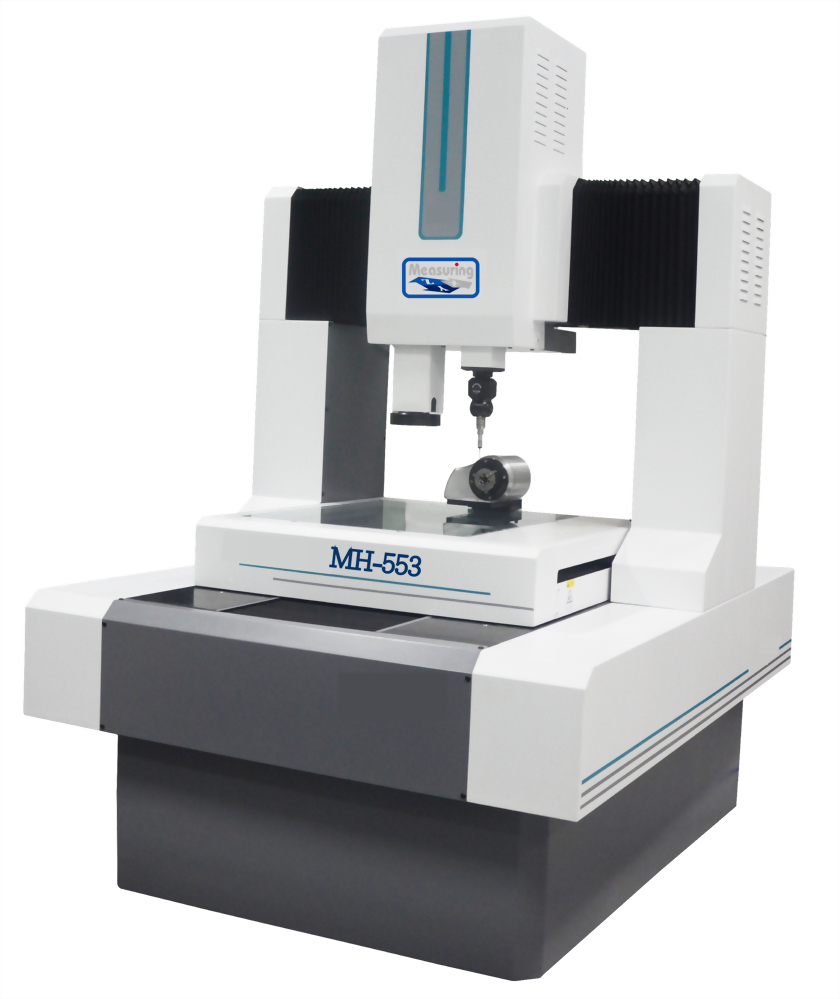

MH 双主轴多功能自动量测仪

放大倍率为近似值,具体与显示器的尺寸何分辨率相关.
L表示量测长度,以毫米为单位.
客户可根据需求选配附加镜0.5x或2x, 实现影像放大倍率 ; 14x~90x或56x~360x.

MH-规格参数:

產品名稱

MH系列雙主軸高精度多功能自動量測儀

儀器型號

MH-553

MH-664

探針系統

Renishaw

Renishaw

外型尺寸 (mm)

1432x1783x2247

1532x1983x2447



1800 KG

2000 KG

    X   (mm)

500

600

    Y   (mm)

500

600

    Z   (mm)

300

400

工作台承重

50 KG

像及接觸系

影像系統

工業級高分辨率彩色相機;高分辨率Step-Zoom定格變倍鏡頭

光學放大倍率: 0.7x-4.5x ; 影像放大倍率: 28x-180x

影像量測誤差

Exy=3+L/300um       Ez=3+L/300um

探針系統

採用英國RENISHAW 全系列探頭系統及測針模組

探測誤差

TP20模組重複誤差 3um  線性誤差 3+L/300um

光學尺分辨率

0.0005 mm (選配0.0001 mm)

傳動系統

X.Y.Z採用氣浮軸承三軸全為花崗石製作

三軸採用無牙磨擦無間隙傳動+DCC motor 控制系統

輪廓光

LED平行輪廓光源

表面光

380~255級連續可調

同軸光

RGB三原色可選

氣壓來源

壓力保持6kg/

工作環境

110V/220V ± 10% (AC) 50/60Hz  (:需有電阻≤4歐姆接地線)

工作溫度

溫度:18~24 ; 相對濕度:30~75%  (遠離震源)

操作系統及語言

支持, WIN7 , WIN10

32/64位操作系統:英文/簡体中文/繁體中文 ,可增加及他語言版本


  • 放大倍率为近似值,具体与显示器的尺寸何分辨率相关.
  • L表示量测长度,以毫米为单位.
  • 客户可根据需求选配附加镜0.5x或2x, 实现影像放大倍率 ; 14x~90x或56x~360x.

应用行业:

适用于: 电子、模具、五金加工、塑胶、橡胶、电器、连接器、端子、手机配件、显示器、印刷电路板、汽车、钟表等。
